Raccordements

Raccordement à isolation renforcée

Système Isorama, en cas de sous-toiture avec fibre de bois





EHV-AN Isorama gootstuk

EHV-PN Isorama
raccordements super-isolants pour des matériaux de couverture ondulés (tuiles)





ELV-N Isorama gootstuk

ELV-N Isorama
raccordements super-isolants pour des matériaux de couverture plats (ardoises)

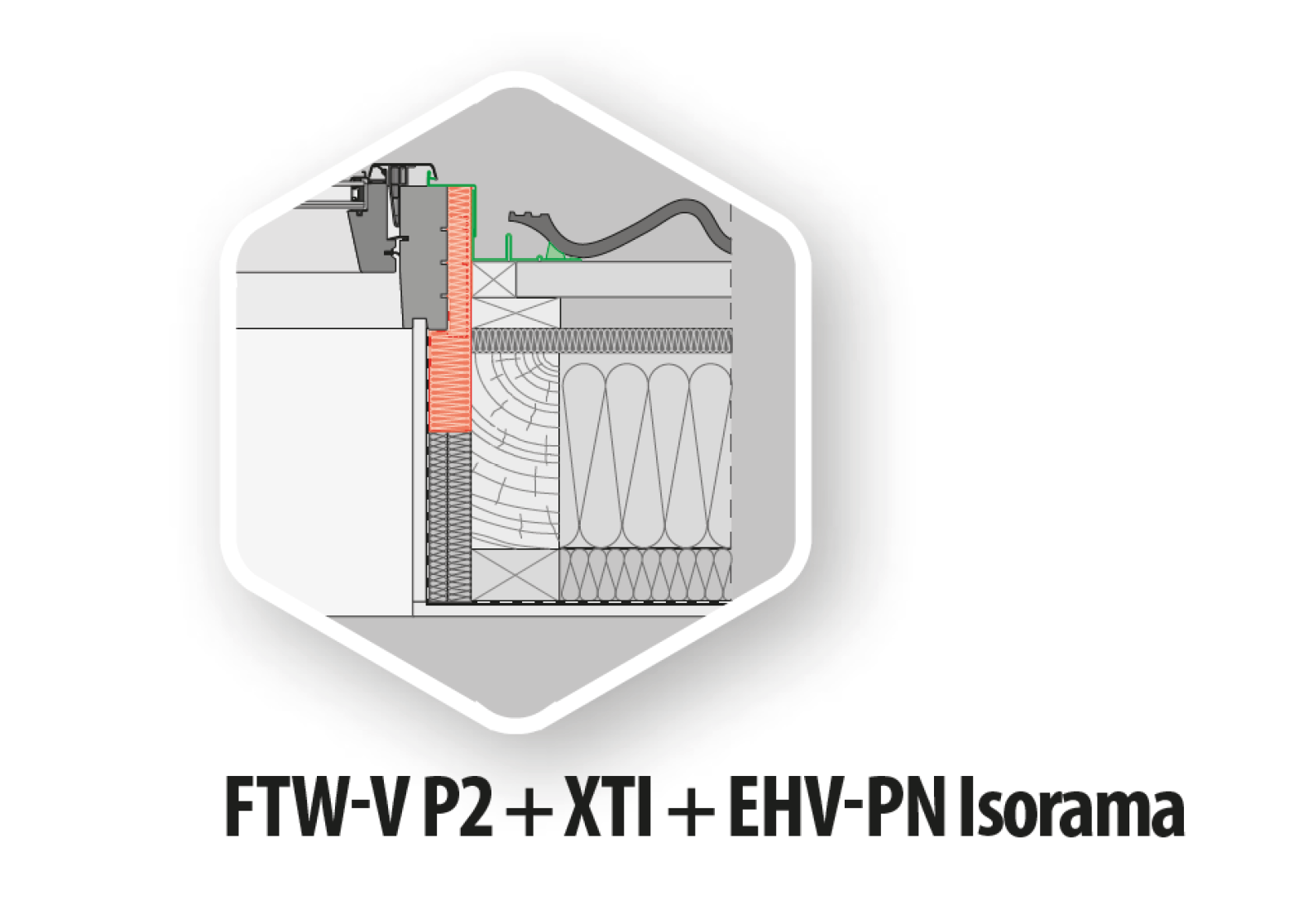

EHV-AN Isorama gootstuk met FTP-V P2 dakvenster en XTI kader

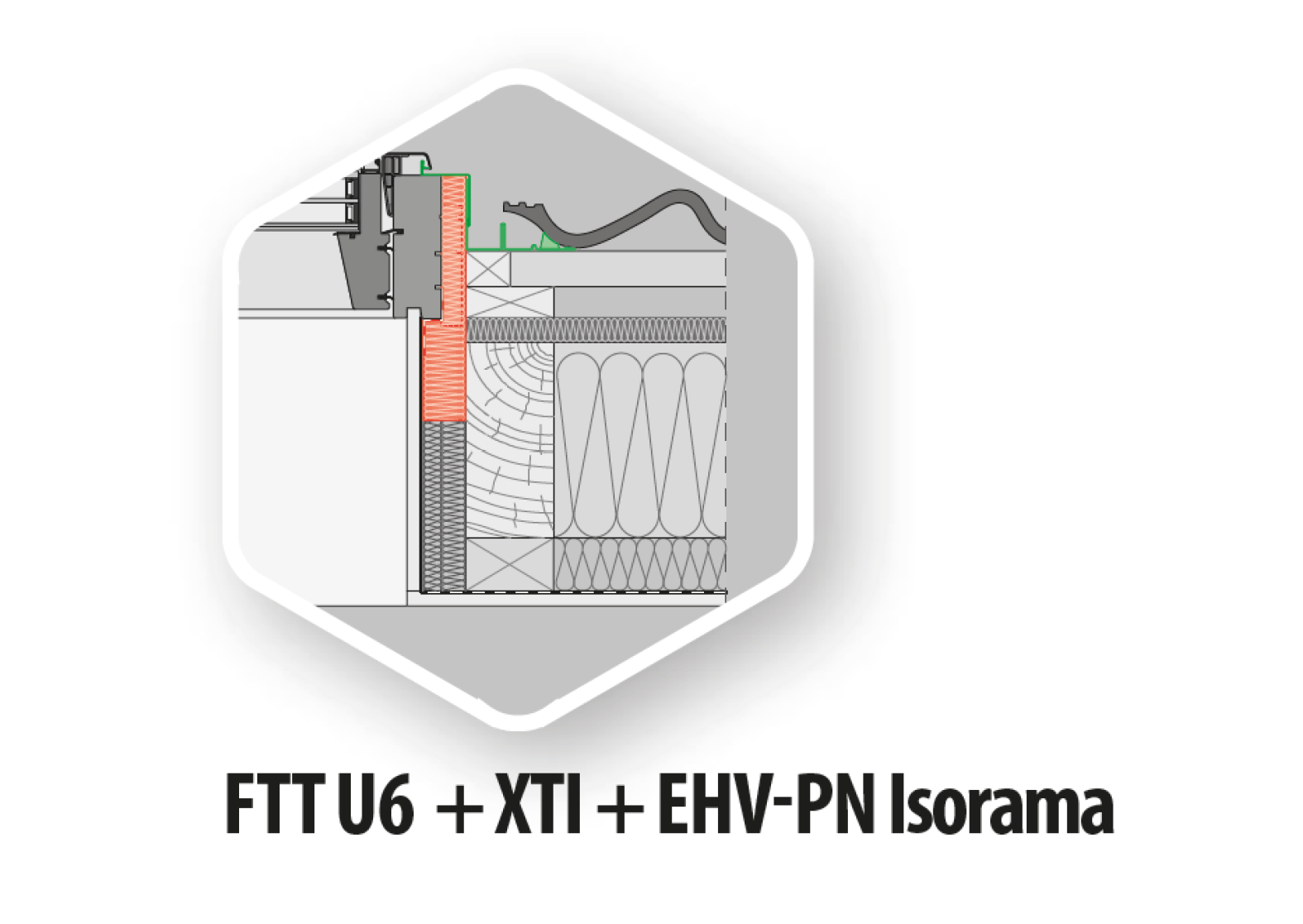

EHV-AN Isorama gootstuk met FTT U6 dakvenster en XTI kader





C’EST QUOI, LE RACCORDEMENT ISORAMA ?
Le raccordement Isorama permet un raccord sans ponts thermiques des fenêtres de toit, peu importe le modèle, avec l’isolation du toit, car l’isolation thermique sur le pourtour de la fenêtre va plus haut que le niveau des lattes à panne. A cet effet, le raccordement Isorama est 22 mm plus large par rapport à un raccordement standard. En général, on utilise le cadre d’isolation XTI en fibre de bois est utilisé avec ce raccordement élargi. Grâce à l’utilisation de ce raccordement avec cadre isolant XTI, la valeur Uw d’une fenêtre de toit est améliorée de 15%.  Il contribue par ailleurs à éviter des ponts thermiques et des pertes de chaleur.

  • Le raccordement EHV-PN Isorama est utilisé pour des tuiles avec hauteur d’ondes de max. 90 mm.  Ce raccordement est maintenant pourvu d'une longue bavette de 210 mm en plomb plissé (RAL 7022) pour un raccord parfait, esthétique et durable avec les tuiles !
  • Le raccordement ELV-N Isorama est utilisé pour des ardoises avec épaisseur max. de 5 mm.



XTI isolerend kader in houtwol

XTI Isorama cadre isolant

XTI, cadre isolant en fibre de bois (isole le cadre dormant de la fenêtre sur toute sa hauteur). Idéal pour la mise en oeuvre avec une sous-toiture en fibre de bois. L’utilisation d’un raccordement (niveau V ou J) en version Isorama est absolument nécessaire.
