Raccordement pour matériaux plats ELV, ELJ

Description

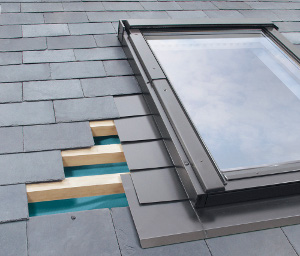

Le raccordement EL_ permet le montage étanche de la fenêtre dans un toit à couverture plate : ardoises naturelles et artificielles. En version standard, il est destiné à la pose individuelle d’une fenêtre dans le toit.

Il existe aussi en version modulable pour combiner plusieurs fenêtres :

pose V pour combinaison en bloc, verticale et horizontale
pose J uniquement pour combinaison horizontale

Ce raccordement est disponible pour deux niveaux de pose : V (0 cm) et J (- 3 cm). La version standard de montage avec raccord EL est V (0 cm) = version ELV.

Possibilités de montage dans un toit en pente :

entre 15º et 90º pour niveau V
entre 20º et 90º pour niveau J

Construction du raccordement

Il se compose d’un élément inférieur, d’un élément supérieur et de noquets latéraux.
Les noquets latéraux sont placés en alternance avec les ardoises. L’élément inférieur possède un ruban de butyle pour coller le raccord à la couverture du toit tout en assurant une jonction étanche. La version standard du raccordement ELV et ELJ est livrée avec une gouttière rejet d'eau pour la sous-toiture.

Détail du raccordement :

1- élément inférieur
2- noquets latéraux
3- élément supérieur
4- gouttière rejet d’eau
