Raccordements





Raccordement pour matériaux de couverture plats et plus épais EGV-BE

À partir de 87,70 €

(hors TVA)

Description

Le raccordement EGV-BE permet le montage étanche de la fenêtre dans un toit à couverture plate épaisse (tuilettes, ardoises). Le raccordement EGV-BE peut être utilisé dans une couverture jusqu’à une épaisseur de 24 à 32 mm (2 couches de 12 à 16 mm).

En version standard, il est destiné à la pose individuelle d’une fenêtre dans le toit. Il existe aussi en version modulable pour combiner plusieurs fenêtres horizontalement, verticalement ou en bloc.

Ce raccordement est disponible pour un seul niveau de pose : V (0 cm) = raccordement  EGV-BE, pose possible dans un toit en pente entre 25º et 90º.

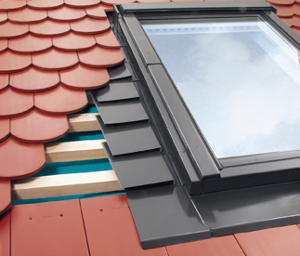

Raccordement pour materiaux couverture plats et plus épais EGV



Construction du raccordement

Il se compose d’un élément inférieur, d’un élément supérieur et de noquets latéraux. Les noquets latéraux sont placés en alternance avec les ardoises. Deux noquets latéraux sont modulables ce qui permet de les moduler et de les ajuster à la couverture. L’élément inférieur possède un ruban de butyle pour coller à la couverture tout en assurant une jonction étanche. La version standard du raccord est équipée d’une gouttière rejet d'eau pour la sous-toiture.



Détail du raccordement :

1- élément inférieur
2- noquets latéraux
3- élément supérieur
4- goutière rejet d’eau
5- profilé supportant la tuil

Raccordement pour materiaux couverture plats et plus épais EGV
