Raccordements

Raccordement pour tuile plate EZV-F

Description

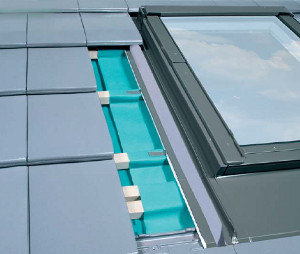

Raccordement pour tuile plate EZV-F

Le raccordement EZV -F permet une jonction étanche de la fenêtre de toit à la couverture de toiture constituée de tuiles plates. Cette conception particulière des éléments de raccordement permet une installation rapide et une intégration esthétique de la fenêtre de toit dans ce type de couverture de plus en plus demandé. La partie supérieure élargie du raccordement améliore de façon significative l’intégration esthétique dans ce type de matériau de couverture et garantit une excellente étanchéité. La partie inférieure a été renforcée pour prévenir sa déformation notamment sous le poids de la neige.

Il est utilisé pour chaque fenêtre individuelle dans la pente de toiture. Le raccordement peut également être utilisé comme module de jonction pour des combinaisons de fenêtres verticales comme horizontales,et en blocs.

Il peut être placé dans des toitures avec des pentes :

  • de 15 ° à 90 ° pour des niveaux d’installation N et V,
  • de 20 ° à 90 ° pour un niveau d‘installation J.

Le raccordement pour couverture plate est aussi disponible en version ESS-F pour fenêtres de désenfumage et en version EZW-F pour les sorties de toiture.



Construction du raccordement

Raccordement pour tuile plate EZV-F

Le raccordement est constitué de quatre éléments principaux (élément inférieur, deux éléments latéraux et un élément supérieur). L’élément inférieur se termine par un ruban en plastique pour assurer une jonction étanche du raccordement à la couverture du toit. Il se compose également d’une gouttière rejet d’eau placée au-dessus de la fenêtre, afin d’évacuer l’humidité de condensation provenant de la sous-toiture.



Détail du raccordement :

1 - partie supérieure
2 - partie inférieure
3 - parties latérales
4 - gouttière rejet d’eau
5 - lattes en aluminium pour fixer le raccordement
