Raccordements

Raccordement pour panneau métallique EBV-P

Description

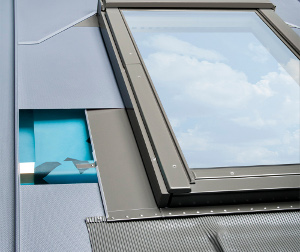

Raccordement pour panneau métallique EBV-P

Le raccordement EBV-P permet une jonction étanche de la fenêtre de toit à la couverture de toiture en matériaux tels que des panneaux métalliques - avec (système de) joints préfabriqués. Les éléments spéciaux du raccordement EBV-P permettent un assemblage rapide et une finition esthétique du pourtour de la fenêtre de toit. Plus besoin de fabriquer des pièces métalliques compliquées dont la réalisation est laborieuse pour la finition de la fenêtre de toit.

Une fenêtre placée en niveau “V” ne dépasse pas significativement la surface de toiture, ce qui contribue à l’esthétique de la toiture. Le raccordement pour panneau métallique est disponible en version EBS-P pour fenêtres de désenfumage et en version EBW-P pour sorties de toiture. Le raccordement EBV-P peut être placé dans des toitures avec des pentes allant de 15-90° pour un niveau d’installation “V”.





Construction du raccordement

Le raccordement est constitué de quatre éléments principaux (élément inférieur, deux éléments latéraux et un élément supérieur). L’élément inférieur de 165 mm se termine par une bavette souple avec un ruban en plastique pour assurer une jonction étanche du raccordement à la couverture du toit. En outre, une gouttière rejet d'eau est placée en haut de la fenêtre afin d’évacuer l’humidité de condensation.



Raccordement pour panneau métallique EBV-P

Détail du raccordement :

1- élément supérieur
2- élément inférieur avec bavette en plomb
3- éléments latéraux
4- gouttières rejet d’eau
