Raccordements

Raccordement pour toits plats EFW

Description

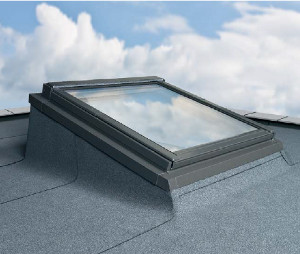

Le système EFW pour toits plats permet le montage de la fenêtre de toit sur des toits plats. Il augmente l’angle de montage de 15° par rapport à la couverture. Le système EFW permet le montage des fenêtres en version fixe ou ouvrante. En version standard, il est destiné à la pose individuelle d’une fenêtre. Il existe aussi en version modulable pour combiner plusieurs fenêtres horizontalement en gardant une distance d’au moins 30 cm entre les fenêtres. Le système est destiné aux toits à couverture souple : bitumes, PVC, ... jusqu’à 8 mm d'epaisseur (2x4 mm).

Le montage est possible dans des toit plats entre 0° et 15º.

Raccordement pour toits plats EFW



Construction du raccordement

Le raccordement EFW se compose de deux éléments : un encadrement rehaussé en bois avec une thermo-isolation et un raccordement assurant l'etanchéité entre la fenêtre et la membrane de la toiture. Les équerres de montage se trouvent dans l’emballage.

Détail du raccordement :

1 - élément inférieur

2 - éléments latéraux

3 - élément supérieur

4 - encadrement rehaussé en bois avec thermo-isolation

Raccordement pour toits plats EFW

Avec AMZ manuel : distance min. = 18 mm
Avec AMZ Z-Wave ou Solar : distance min. = 40 mm
Avec ARZ Z-Wave ou Solar : distance min. = 100 mm



Dimension A sur dessin pour DUO ou TRIO est avec distance 18 mm.
DUO avec 40 mm : ajouter 22 mm pour dimension A
DUO avec 100 mm : ajouter 82 mm pour dimension A
TRIO avec 40 mm: ajouter 44 mm pour dimension A
TRIO avec 100 mm: ajouter 164 mm pour dimension A
