Raccordements

Caractéristiques

Types de raccordements

Les raccordements sont indispensables pour installer les fenêtres de manière étanche et correcte dans le toit. En fonction d’un choix approprié lors de la commande et grâce à la conception des raccordements, les fenêtres de toit s’adaptent et s’intègrent parfaitement dans tous les types de couverture. Les raccordements garantissent un écoulement des eaux de pluie et protègent contre les intempéries.

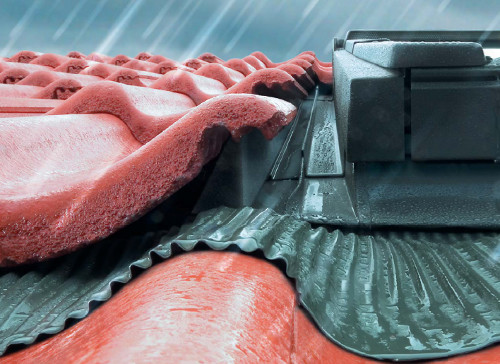

Les raccordement FAKRO sont en aluminium, recouvert d’un coating en RAL 7022 qui s’adapte à pratiquement tous les matériaux de couverture standards. Quand les raccordements FAKRO sont pourvus d’une bavette flexible, la bavette est en plomb plissé et est laquée (RAL7022).



En fonction des matériaux de couverture les raccordements standard suivants sont à disposition (identifiés par les 2 premières lettres du type de raccordement) :

  • EH_-P : pour matériaux de couverture ondulés (tuile) jusqu'à 90 mm de hauteur d'onde
  • EL_ : pour matériaux plats (ardoises) jusque 5 mm d'épaisseur
  • EGV-BE : pour matériaux plats et plus épais (tuilettes en épaisseur 12 à 16 mm, sans emboîtement)
  • EEV :  pour matériaux de couverture métallique à joint debout (zinc et cuivre)
  • EZV-F : pour tuiles plates à emboîtement
  • EBV-P : pour couverture métallique plat ou ondulé en acier

Types de raccordements




Trois niveaux de pose sont possibles (identifiés par la dernière lettre du type de raccordement) :


  • Niveau «N» : pour une pose plus débordante (+3 cm)
  • Niveau «V» : pour une pose traditionnelle (0 cm)
  • Niveau «J» : pour une pose plus encastrée (-3 cm)


La pose de la fenêtre plus encastrée dans le toit améliore les valeurs d’isolation et apporte un avantage esthétique surtout avec des matériaux de couverture plats.



RACCORDEMENTS DE COMBINAISON

Il est possible de combiner des fenêtres de toiture d’une manière illimitée avec des raccordements de combinaison juxtaposée, superposée ou multiple en combinant les deux. L’écartement standard vertical ainsi que horizontal entre les fenêtres est de 10 cm. En cas de pose de volet roulant, l’écartement horizontal entre les fenêtres doit être augmenté jusqu'à obtenir 20 cm.
