Raccordement pour matériaux ondulés à fort relief EH_-P

À partir de 77,74 €

(hors TVA)

Description

Le raccordement EH_-P permet le montage étanche de la fenêtre dans un toit à couverture à fort relief : tuile, tôle ondulée grandes ondes. Il peut être monté dans des matériaux de couverture jusqu’à 90 mm de hauteur d’onde. En version standard, il est destiné à la pose individuelle d’une fenêtre dans le toit. Il existe aussi en version modulable pour combiner plusieurs fenêtres.

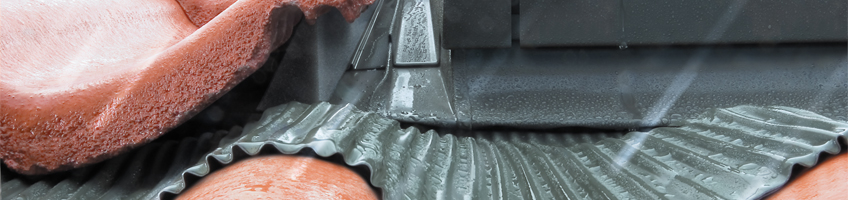

Il est maintenant pourvu d'une longue bavette de 210 mm en plomb plissé (RAL 7022) pour un raccord parfait, esthétique et durable avec les tuiles !

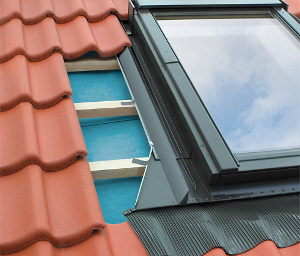

Raccordement pour matériaux ondulés à fort relief



Construction du raccordement

Il se compose de 4 éléments de base. L’élément inférieur du raccord se termine par une bavette souple avec un ruban de butyle pour coller le raccordement à la couverture du toit tout en assurant une jonction étanche. Le raccordement est livré avec une gouttière rejet d'eau pour la sous-toiture. Les éléments latéraux et la partie supérieure assurent une bonne évacuation des eaux de pluie.



Détail du raccordement :

1- élément inférieur avec bavette souple de 220 mm
2- éléments latéraux
3- élément supérieur
4- crochets de fixation
5- gouttière rejet d’eau
6- cale de mousse d'étancheité

Raccordement pour matériaux ondulés à fort relief
