Raccordements pour les couvertures en joint debout EEV

Description

Raccordements pour les couvertures en joint debout EEV/CU, EEV/TC

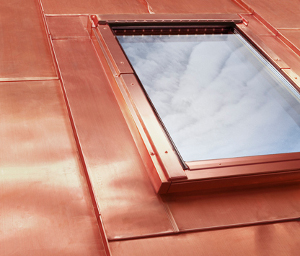

Ce raccordement permet le montage d’une fenêtre dans un toit à couverture métallique en joint debout. La conception des éléments latéraux facilite la jonction avec la couverture. En version standard, il est disponible en cuivre ou en zinc.

En version standard, il est destiné à la pose individuelle d’une fenêtre dans le toit. Il existe aussi en version modulable pour combiner plusieurs fenêtres :

  •  pose V pour combinaison verticale et horizontale
  •  pose J uniquement pour combinaison horizontale

Ce raccord est disponible pour deux niveaux de pose : V (0 cm) et J (-3 cm). La version standard de montage avec le raccord EE est V (0 cm) = version EEV.

Voici les possibilités de montage selon le niveau de pose :

  • entre 15º et 90º pour le niveau V
  • entre 20º et 90º pour le niveau J



Construction du raccordement

Il se compose de 4 éléments de base. Les éléments facilitent le montage avec la tôle plate. Ces éléments sont assemblés à la tôle par aggraffage.



Raccordement pour les couvertures en joint debout EEV

Détail du raccordement :

1- élément inférieur
2- éléments latéraux
3- élément supérieur
