Baie de ventilation pour cage d'escalier

Caractéristiques

Description du fonctionnement

Le feu et la fumée constituent une réelle menace pour la vie et la santé humaine. Plus de 90% des victimes d'incendie décèdent d’une intoxication due à la fumée, et non pas comme on le croit, en raison des flammes ou de la température élevée de l’incendie.  La fumée provoque également des dommages matériels considérables. Une baie de ventilation permet de prévenir les dangers d’une haute concentration de fumée et de chaleur.  La baie de ventilation pour cages d'escalier FSR/W ou FSR/U motorisée est raccordée à une unité de commande, elle-même régie par des détecteurs de fumée et une alarme, générant une évacuation de la fumée et de la chaleur par effet de cheminée. Ce système est utilisé dans les bâtiments publics (notamment dans les cages d’escalier, immeubles à appartements, hôtels, etc.).



Représentation schématique de la baie de ventilation dans un bâtiment









Représentation schématique
de la baie de ventilation en cas de fumée

Représentation d’une bâtiment sans baie de ventilation









Représentation d’un bâtiment
en feu baie de ventilation

La baie de ventilation pour cages d'escalier est une fenêtre de toit à rotation centrale.  Elle permert ainsi l'évacuation des fumées par son effet de cheminée.  L'ouvrant en état ouvert fait "para-vent" et optimise les valeurs aérodynamiques de désenfumage de cette fenêtre. Ainsi, elle permet avant tout de dégager les issues de secours dans les bâtiments, afin de faciliter l’évacuation des personnes.  Elle aide aussi à localiser la source du feu et d’en faciliter l’extinction.

Lorsque le détecteur de fumée détecte un incendie, il envoie un signal à l’unité de commande qui, à son tour, actionne automatiquement un moteur électrique qui ouvrent la baie de ventilation. Lorsque l’incendie est détecté, par exemple visuellement, avant le détecteur, il est possible d’ouvrir manuellement la fenêtre en appuyant sur le bouton d’alarme.  Lorsque le temps d’aération programmé est écoulé, la fenêtre se referme automatiquement.  Il est également possible de raccorder au système un détecteur de pluie qui ferme automatiquement la fenêtre en cas de pluie. En cas d’incendie, les signaux envoyés par le détecteur n’interfèrent pas avec le fonctionnement de la fenêtre.

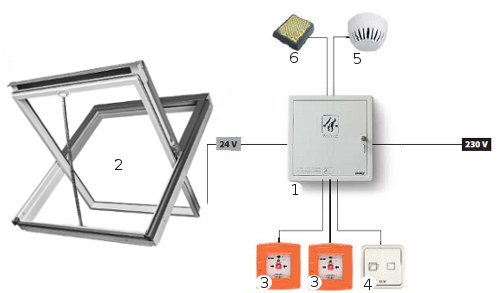

Installation

Baie de ventilation pour cage d'escalier



  1. Centrale
  2. Baie de ventilation
  3. Brise-glace (peut aussi être livré en version par radio-contrôle)
  4. Interrupteur d'aération
  5. Détecteur de fumée
  6. Détecteur de pluie

Pour installer le système, il convient de raccorder une alimentation de 230 V à la baie de ventilation et ensuite, à l’aide de câbles appropriés, aux autres éléments du système. Le schéma de câblage est présenté dans les instructions de montage de l’unité de commande de désenfumage.

L’installation correcte du système de désenfumage doit être confiée exclusivement à un électricien qualifié.  Le bon fonctionnement du système doit être testé tous les 6 mois.

Tous les éléments du système sont certifiés.

Caractéristiques

  • Evacuation de la chaleur et de la fumée en cas d’incendie ;
  • Ouverture automatique ou manuelle de la fenêtre de désenfumage FSR/W ou FSR/U en cas d’incendie ;
  • Protection incendie renforcée ;
  • Aération du bâtiment et fermeture automatique de la fenêtre après une durée programmée.
